新常態下我國航空制造業現狀及展望
當前，全球產業競爭格局正在發生重大調整，發達國家紛紛實施“再工業化”戰略，重塑制造業競爭新優勢，一些發展中國家也在加快謀劃和布局，而2016年又是我國“十三五”規劃的開局之年，我國航空制造業作為國民經濟和國防工業核心支柱產業，可以說從內到外都在經受一次“大考”，這個“內”就是在“新常態”經濟形勢下，尋找新一輪價值的突破；而這個“外”就是面臨發達國家和其他發展中國家“雙向擠壓”的嚴峻挑戰。如何在“新常態”下，突出重圍，重塑航空制造業競爭新優勢，實現中航工業的既定戰略目標——“五化萬億”，即“市場化改革，專業化整合，資本化運作，國際化開拓，產業化發展”，以及“到2020年，中航工業挑戰收入10 000億目標”，是一道擺在每一個航空人面前迫在眉睫的必解難題！
航空制造業的技術現狀??
同其他產業一樣，我國航空制造業也經歷了起步階段的自主研發，到國際轉包機型零部件生產，再到國家工程型號任務研制，可謂從零開始，一步一個腳印，漸入佳境，經過近60年的不懈努力，飛機關鍵零部件的制造、裝配技術水平、質量不斷提升，基本實現了自主化，完全具備了從“支線機”到“大飛機”研制生產的技術條件。但與發達國家相比，航空制造業距離實現目標仍有不小差距，制約其由“量”到“質”轉變的“瓶頸”具體體現在以下幾點。??
1. 設備的數控化程度低??
公司的核心業務是航空產品制造加工，公司的優質資源都集中在該領域。而現代航空制造業的特點是以大型整機制造為核心，生產高度集中。這就決定了在飛機制造流程中必然包括各類型飛機的各種零部件的設計、制造、檢驗、試驗和裝配過程，因此設備類型較繁雜，技術指標差異又大。據統計，我公司現有各類型設備近6 000臺，機床近1 600余臺，而其中的數控設備僅占不到3成，占有量偏低。??
2. 高端設備占有率低??
現代化的飛機制造大量采用新技術、新結構、新材料，零件特點呈現尺寸大型化、型面復雜化、結構輕量化和制造精密化，同時航空制造業零部件的多樣性，決定了加工設備的多樣化，主要體現在設備的特性有很大的差異，如機械剛性、加工范圍、主軸轉速、坐標進給速率、幾何精度及定位精度等。實際生產中，不同特性的設備其所加工的對象是不同的。比如一個殼體類零件模胎如圖1所示，其尺寸600mm×400mm×260mm，材料牌號Q235，采用一臺意大利FIDIA K211五坐標高速銑削加工中心加工。該設備數控系統采用FIDIA C20，五坐標聯動插補，其最大特點在于能夠進行前瞻速度規劃，除了具有普通的直線、圓弧插補外，還能進行樣條方法插補，即使有較大壓縮比，仍然可以使工件加工軌跡連續性與曲率平滑過渡。該設備配置電主軸、A、C軸復合擺頭，主軸功率36kW，轉速24 000r/min，經一次手工裝夾，紅外線自動對刀，加工過程中3次自動更換刀具，經過粗、半精、精加工，連續運行36h，加工完成后，精度達到±0.10mm，表面粗糙度值Ra=3.2μm。然而類似這樣的高端設備在數控設備中的占比不到3成，其占有量低，是制約航空類零部件的高精度、高效率產出的重要因素。??
說到“大飛機”研制，梁、框、肋、壁板及蒙皮等部件裝配工藝始終無法回避，是整機制造中最為關鍵的一個環節，裝配質量和效率將決定整機質量與交付的進度，裝配工藝的水平是衡量一個國家飛機制造水平高低的重要因素。在主機廠里，大量的工藝流程與質量體系的文件都是圍繞著飛機裝配工藝展開的，其重要性不言而喻。我國的航空零部件裝配工藝水平距離世界先進航空器制造企業比如波音公司仍有較大差距。因此，在“智能制造”的倡導下，半自動、手動裝配作為落后產能將逐步淘汰（見圖2），數字化裝配、數字化工裝夾具和數字化檢測是部件裝配的終極選擇。??
波音公司的帶有D形框架的機身壁板自動鉆鉚機如圖3所示。??
??
??航空制造業發展方向
大而不強的傳統產業暴露出種種弊端，主要表現在了人力、物力、設備資源的無產出浪費?！吨袊?guó)制造2025》為航空制造業破解難題指明了方向，即加強新一代信息技術與制造業深度融合為主線，以推進智能制造為主攻方向，促進產業轉型升級，建設制造強國。比如，對于傳統的工廠機械加工來說，運用智能化生產線對原有設備進行建線改造，以達到“自動加工，閉燈工廠”的目的，似乎正逐漸成為一種趨勢。??
某廠房的6臺DMU機床智能生產線如圖5所示。??
航空制造企業運用機床智能生產線不同與以往的單機生產，其優點在于：①改善產品質量，確保一致性，縮短加工周期時間。②實現中斷加工，線內、線外混合加工，達到離線即交付狀態。③實現生產調度智能化，擁有智能化質量管理系統，實現24h無人值守。??
?結語?
筆者在基層長期致力于設備的管理工作，深感《中國制造2025》是國家戰略規劃，呼喚航空制造產業升級換代勢在必行。因此，必須想辦法提高設備管理與使用水平，提高工作效率，在現有資源條件下實現更大的產出。要遵循精益管理的思想，持續優化生產和管理流程，精簡運營管理中不增值的環節，減少和杜絕生產中的無效消耗。要以工藝流程為主線、以數據為平臺、以可視化為載體、以工具包為手段、以機制為保障，建設全套信息化管理系統，實現信息管理系統集成、協同和共享，做到人流、物流、信息流和價值流的統一，從根本上改變生產基礎管理薄弱的局面。??
航空制造業的技術現狀??
同其他產業一樣，我國航空制造業也經歷了起步階段的自主研發，到國際轉包機型零部件生產，再到國家工程型號任務研制，可謂從零開始，一步一個腳印，漸入佳境，經過近60年的不懈努力，飛機關鍵零部件的制造、裝配技術水平、質量不斷提升，基本實現了自主化，完全具備了從“支線機”到“大飛機”研制生產的技術條件。但與發達國家相比，航空制造業距離實現目標仍有不小差距，制約其由“量”到“質”轉變的“瓶頸”具體體現在以下幾點。??
1. 設備的數控化程度低??
公司的核心業務是航空產品制造加工，公司的優質資源都集中在該領域。而現代航空制造業的特點是以大型整機制造為核心，生產高度集中。這就決定了在飛機制造流程中必然包括各類型飛機的各種零部件的設計、制造、檢驗、試驗和裝配過程，因此設備類型較繁雜，技術指標差異又大。據統計，我公司現有各類型設備近6 000臺，機床近1 600余臺，而其中的數控設備僅占不到3成，占有量偏低。??
2. 高端設備占有率低??

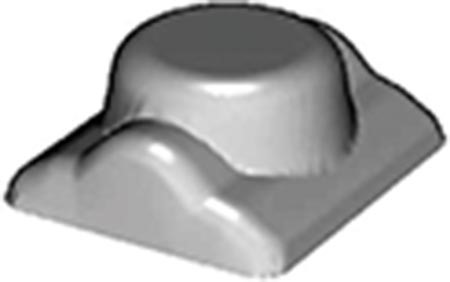

現代化的飛機制造大量采用新技術、新結構、新材料，零件特點呈現尺寸大型化、型面復雜化、結構輕量化和制造精密化，同時航空制造業零部件的多樣性，決定了加工設備的多樣化，主要體現在設備的特性有很大的差異，如機械剛性、加工范圍、主軸轉速、坐標進給速率、幾何精度及定位精度等。實際生產中，不同特性的設備其所加工的對象是不同的。比如一個殼體類零件模胎如圖1所示，其尺寸600mm×400mm×260mm，材料牌號Q235，采用一臺意大利FIDIA K211五坐標高速銑削加工中心加工。該設備數控系統采用FIDIA C20，五坐標聯動插補，其最大特點在于能夠進行前瞻速度規劃，除了具有普通的直線、圓弧插補外，還能進行樣條方法插補，即使有較大壓縮比，仍然可以使工件加工軌跡連續性與曲率平滑過渡。該設備配置電主軸、A、C軸復合擺頭，主軸功率36kW，轉速24 000r/min，經一次手工裝夾，紅外線自動對刀，加工過程中3次自動更換刀具，經過粗、半精、精加工，連續運行36h，加工完成后，精度達到±0.10mm，表面粗糙度值Ra=3.2μm。然而類似這樣的高端設備在數控設備中的占比不到3成，其占有量低，是制約航空類零部件的高精度、高效率產出的重要因素。??
圖 1
3. 數字化裝配亟需提速??說到“大飛機”研制，梁、框、肋、壁板及蒙皮等部件裝配工藝始終無法回避，是整機制造中最為關鍵的一個環節，裝配質量和效率將決定整機質量與交付的進度，裝配工藝的水平是衡量一個國家飛機制造水平高低的重要因素。在主機廠里，大量的工藝流程與質量體系的文件都是圍繞著飛機裝配工藝展開的，其重要性不言而喻。我國的航空零部件裝配工藝水平距離世界先進航空器制造企業比如波音公司仍有較大差距。因此，在“智能制造”的倡導下，半自動、手動裝配作為落后產能將逐步淘汰（見圖2），數字化裝配、數字化工裝夾具和數字化檢測是部件裝配的終極選擇。??

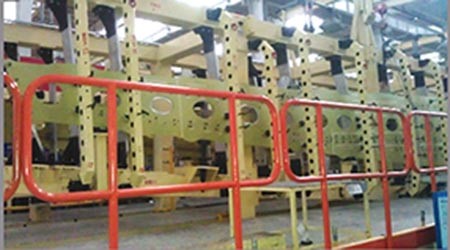

圖2 傳統的半自動裝配

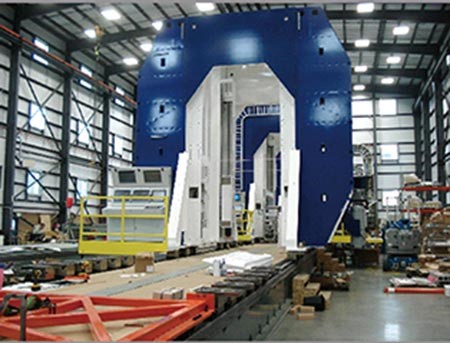

波音公司則大量采用自動壁板鉆鉚系統，該系統由龍門式機床、定位系統和柔性工裝組成。龍門機床帶有上下鉚頭，實現主軸和鐓鉚頭Y、Z軸運動，龍門機床整體沿X軸運動；定位系統由兩個定位塔柱和拖框組成，定位塔與拖框的兩個接頭同時定軸轉動形成拖框的A軸運動，沿Z軸分別差動形成B軸運動，以便法向?qū)φ菆A柱面（錐或球面）壁板。所有這些軸構成了一個與鉆鉚機完全集成的5軸數控系統；并且柔性工裝通過多點成形原理，實現單套工裝適應多種形狀和尺寸壁板的定位裝夾，具有更高的通用性；同時，也極大降低了傳統工裝的制造和管理成本。??波音公司的帶有D形框架的機身壁板自動鉆鉚機如圖3所示。??
圖 3

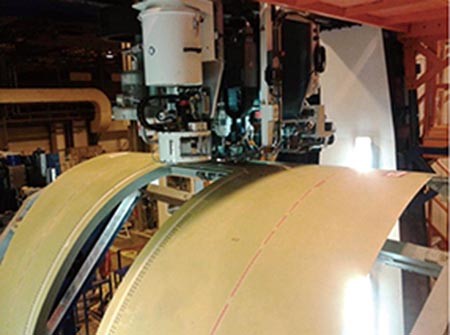

自動壁板鉆鉚系統可對任意曲面的部件進行快速、精確的裝配，整套鉆鉚系統典型的鉆鉚速率為每分鐘鉚接12個鉚釘，并完成自動鉚釘插入、鉆孔、锪窩、涂膠、鉚接及去毛刺等工藝流程。自動鉆鉚機上工作頭在壁板蒙皮側運行，并裝有大部分的工藝工具，包括上部夾緊板、鉆孔電主軸、鉚接驅動器和同步相機，是鉆鉚機中最復雜的結構。自動鉆鉚機對已采用工裝定位的壁板鉚接如圖4所示。????
圖 4
因此，加大力度對自動壁板鉆鉚系統的研究及應用，可大大降低工人勞動強度，提高壁板裝配一致性與精度，對于工廠實現數字化裝配、數字化工裝夾具、數字化檢測，以及部裝交付率意義重大。????航空制造業發展方向
大而不強的傳統產業暴露出種種弊端，主要表現在了人力、物力、設備資源的無產出浪費?！吨袊?guó)制造2025》為航空制造業破解難題指明了方向，即加強新一代信息技術與制造業深度融合為主線，以推進智能制造為主攻方向，促進產業轉型升級，建設制造強國。比如，對于傳統的工廠機械加工來說，運用智能化生產線對原有設備進行建線改造，以達到“自動加工，閉燈工廠”的目的，似乎正逐漸成為一種趨勢。??

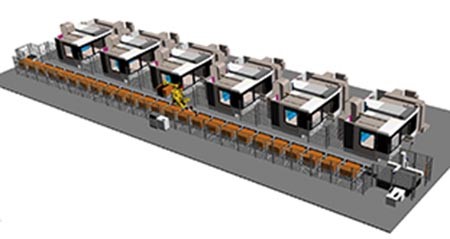

某廠房的6臺DMU機床智能生產線如圖5所示。??
圖 5
托盤軟著陸系統。?智能化生產線主要由以下單元構成：①加工系統。②工件自動裝夾系統。③物料系統。④工件自動識別系統。⑤工件加工數據流自動傳輸系統。⑥工件自動測量補正系統。⑦生產線加工信息管理系統MMS5。⑧智能化質量管理系統EMRP。⑨輔助冷卻液收集系統。⑩輔助排屑系統。??航空制造企業運用機床智能生產線不同與以往的單機生產，其優點在于：①改善產品質量，確保一致性，縮短加工周期時間。②實現中斷加工，線內、線外混合加工，達到離線即交付狀態。③實現生產調度智能化，擁有智能化質量管理系統，實現24h無人值守。??
?結語?
筆者在基層長期致力于設備的管理工作，深感《中國制造2025》是國家戰略規劃，呼喚航空制造產業升級換代勢在必行。因此，必須想辦法提高設備管理與使用水平，提高工作效率，在現有資源條件下實現更大的產出。要遵循精益管理的思想，持續優化生產和管理流程，精簡運營管理中不增值的環節，減少和杜絕生產中的無效消耗。要以工藝流程為主線、以數據為平臺、以可視化為載體、以工具包為手段、以機制為保障，建設全套信息化管理系統，實現信息管理系統集成、協同和共享，做到人流、物流、信息流和價值流的統一，從根本上改變生產基礎管理薄弱的局面。??
